產品名稱：ZB60-24蝶閥執行機構（礦用隔爆型閥門電動裝置）[ 2026-04-24 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

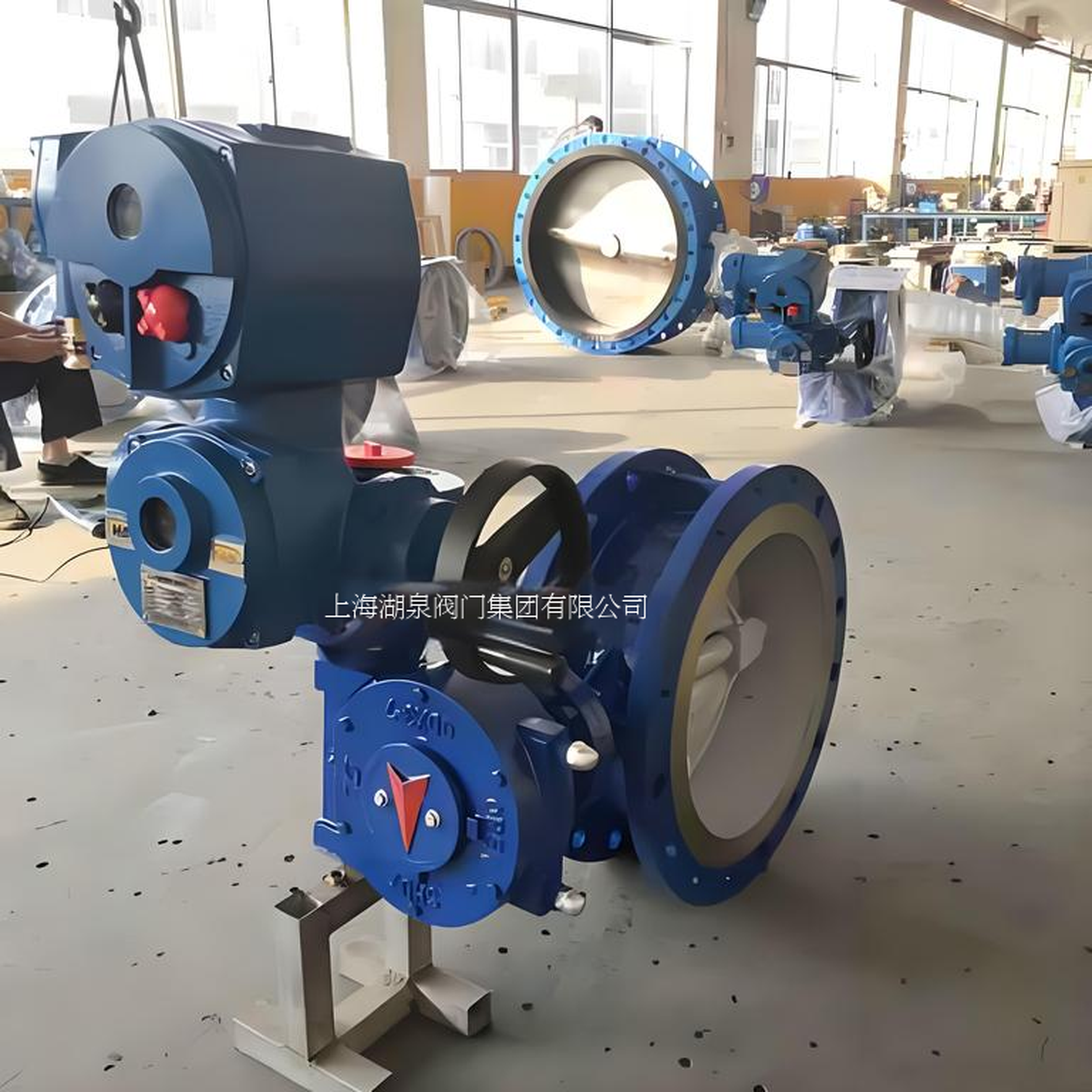

ZB60-24是一款礦用隔爆型閥門電動裝置，適用于煤礦等易燃易爆環境中各類閥門的驅動與控制。
一、產品概述
ZB60-24是一款隔爆型多回轉閥門電動執行器，主要用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥等。通過增加二級減速器，也可適配蝶閥、風門等設備，實現對閥門的開啟、關閉或調節控制。 該產品是實現閥門遠程控制、集中控制和自動化控制的關鍵驅動裝置，通常需要與專用的KXBC系列礦用隔爆型閥門電動裝置控制箱配套使用。二、核心技術特性
- 隔爆設計：產品防爆型式符合礦用隔爆型標準，防爆標志為Ex dⅠ。 其隔爆外殼能將可能產生火花、電弧的電路部分與外部爆炸性氣體環境隔離，確保在危險環境中的安全運行。
- 性能標準：產品性能不僅符合JB/T8528-1997《普通型閥門電動裝置技術要求》，更嚴格執行GB3836系列《爆炸性氣體環境用電氣設備》國家標準及相關的礦用閥門電動裝置技術條件。
- 結構組成：裝置主要由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構及隔爆型電氣部分組成。
三、主要技術參數
- 電源規格：電機電源通常為三相交流380V（50Hz），特殊訂貨可提供660V或220V等規格。控制線路電壓為220V（50Hz），遠程控制信號為24VDC。
- 輸出能力：輸出轉矩范圍為50至10000Nm，輸出轉速為24r/min（可根據用戶需求提供12至60r/min等多種轉速）。
-
工作環境：
- 環境溫度：-20℃至+60℃（特殊訂貨可擴展至-40℃至+80℃）。
- 相對濕度：≤90%（25℃時）。
- 防護等級：IP55（特殊訂貨可達IP65或IP67）。
- 工作制：短時工作制，標準為10分鐘（特殊訂貨可達30分鐘）。
四、應用場景與配套
該產品專為煤礦井下等具有爆炸性氣體（如IIA、IIB級T1~T4組）的環境設計。36 廣泛應用于煤礦、化工、石油、電力、冶金等行業的閥門自動化控制。 為實現完整功能，必須與KXBC型礦用隔爆型控制箱配套使用，該控制箱具備短路、過載、欠壓、漏電、過力矩、斷相保護及相序糾正等功能，并可與DCS系統接口銜接，實現高級自動化控制。五、安裝與維護要點
- 安裝前檢查：確認電源電壓與銘牌一致，確保管道介質清潔無雜質，電源線容量滿足額定及啟動電流要求。
- 安裝空間：應保證足夠的安裝與維修空間，電機推薦處于水平狀態。
- 防爆面保護：隔爆面需涂抹防銹油，電氣箱蓋應嚴密緊固，防止雨水或潮氣進入。
- 定期保養：設備不經常使用時，需定期進行檢查保養與操作運行。
六、產品優勢
ZB60-24礦用隔爆型閥門電動裝置集功能全面、性能可靠、控制系統先進、體積緊湊、重量較輕、使用維護便捷等特點于一身，是危險工業環境中實現閥門安全、可靠自動化操作的優選設備。
